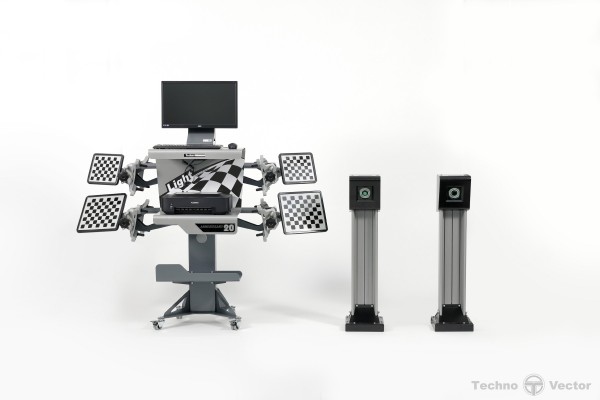

Техновектор 7202 M ????? ????-?????? ??????????? 7202 M

Серия	Серия Optima - облегченная версия стендов Техно Вектор 7.  В данной версии стенды поставляются без:  - передних поворотных платформ; (21 000 руб.)  - накладок на передние поворотные платформы; (2 247 руб.) - монитора; (7 800 руб.) - принтера. (3 600 руб.)
Количество камер	Две неподвижные камеры.
Типы камер	Две видеокамеры 1.3 Мп.
Тип монтажа	Напольный. Две низкие стойки.
Компьютерная стойка	Облегченная. Отдельно стоящая крепится к полу.
Применяемость	Яма
Расстояние от камер до центра передних поворотных платформ	1400 - 2500 мм
Основные преимущества	Двухкамерная конфигурация идеально подходит для организации рабочего места на яме. Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**
	** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.

УСТАНОВКА И ПУСКОНАЛАДКА:

Стоимость пусконаладочных работ и калибровки камер на площадке стендов Техно Вектор 7, составляет 15 000 рублей, плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов Техно Вектор 7.

Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).

При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.

КОМУ ПОДОЙДЕТ ДАННАЯ ВЕРСИЯ СТЕНДОВ:

• Клиентам, у которых уже есть готовое рабочее место с передними поворотными платформами.
• Клиентам, у которых есть желание установить монитор большей/меньшей диагонали или использовать имеющийся в наличии.
• Клиентам, у которых есть желание купить полноценный 3D стенд по оптимальной цене.

ПРИМЕНЯЕМОСТЬ

В данной серии стендов есть модели которые можно использовать на яме и модель которую можно использовать на подъемнике (Техно Вектор 7212 TS)

ОГРАНИЧЕНИЯ ДАННОЙ СЕРИИ

Стенды Техно Вектор TS НЕ имеют ограничений в производительности, полноте базы данных автомобилей, возможностей ПО или других "искусственных" ограничений функциональности по сравнению с другими 3D стендами Техно Вектор. Отличие серии Optima - в полноте комплектации. В стендах данной серии базовый комплект поставки не включает в себя:

• передние поворотные платформы;
• накладки на передние поворотные платформы;
• монитор;
• принтер.

Назначение

Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

Техно Вектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.

ПРИБОР ОБЕСПЕЧИВАЕТ ИЗМЕРЕНИЕ СЛЕДУЮЩИХ ОСНОВНЫХ ПАРАМЕТРОВ:

• для передней и задней оси:
  • суммарный и индивидуальный углы схождения колес;
  • угол развала колеса;
  • углы смещения колес;
  • углы симметрии осей.
• для передней оси (управляемые колеса):
  • угол продольного наклона оси поворота колеса;
  • угол поперечного наклона оси поворота колеса.

Маркировка

V	7	2	0	2	Т	5	А
1	2	3	4	5	6	7	8

1 - Буквенное обозначение серии компьютерной стойки: Т, V,
     В случае отсутствия буквы - модель стойки Light.

2 - Цифровое обозначение серии прибора по типу измерения:

7-измерения с помощью видеокамер и мишени
с градиентным рисунком (3D).

3 - Цифровое обозначение количества одновременно измеряемых осей.

0-стационарные, 1-подвижные.

5 - Цифровое обозначение количества видеокамер в данной модификации: 2, 4.

6 - Буквенное обозначение типа корпуса видеокамер: T, K, H, M.

7 - Обозначение максимального разрешения видеокамер: 1 (1,3Мп), 5 (5Мп).

8 - Буквенное обозначение варианта исполнения корпуса видеокамер: Premium, Pro, Optima, Steel.

Комплектация Техновектор 7202 M

Система машинного зрения	1
Компьютерная стойка	1
Электронный блок	1
Мишени с градиентным рисунком	4
Самоцентрирующийся колесный адаптер (захват)	4
Стопор руля	1
Упор для тормоза	1
Приемник пульта дистанционного управления	1
Пульт дистанционного управления	1
Руководство по эксплуатации	1

Технические характеристики Техновектор 7202 M

Наименование параметра	Диапазон измерений	Макс. погрешность измерений	Сред. статист. погрешность
Углы установки передних колес
Углы развала колес	±8º	±3'	±2'
Угол суммарного схождения передних колес	±5º	±3'	±2'
Угол продольного наклона шкворня	±19º	±8'	±5'
Угол поперечного наклона шкворня	±19º	±8'	±5'
Максимальный угол поворота колес	±45º	±10'	±5'
Углы установки задних колес
Углы развала колес	±8º	±3'	±2'
Угол суммарного схождения колес задней оси	±5º	±3'	±2'
Углы индивидуального схождения колес задней оси	±2,5º	±3'	±2'
Углы симметрии
Угол смещения передней оси	±2,5º	±3'	±2'
Угол смещения задней оси	±2,5º	±3'	±2'
Угол движения	±2,5º	±3'	±2'
Угол отклонения геометрии оси	±2,5º	±3'	±2'

Наименование параметра	Значение
Напряжение, В	220 ± 10%
Частота, Гц	50/60
Диапазон крепления колесного адаптера (захвата), дюймы	12 ÷  24
Рабочая температура, °С	+10 ÷ +35
Потребляемая мощность, Вт	350
Климатическое исполнение прибора по ГОСТ	ГОСТ 15150-69
